PTFEは耐薬品性・非粘着性・低摩擦性・耐熱性に優れた材料として知られています。
しかし、「この用途に使えるのか」「加工方法はどう選べばよいのか」と、実際の設計場面では判断に迷うことも少なくありません。
PTFEはクリープや熱膨張など特有の挙動があり、金属部品と同じ感覚で設計するとトラブルにつながることがあります。
材料の特性と加工方法をセットで理解することが、設計品質を安定させる近道です。
この記事では、PTFEの分子構造から各特性を解説し、用途・加工方法の選び方から、設計前に知っておくべき不具合対策までまとめています。
ぜひ、参考にしてください。
PTFEとは？設計者なら知っておくべき特性と分子構造
PTFEはフッ素樹脂の代表的な材料であり、耐薬品性や耐熱性などをはじめとした優れた特性を持ちます。
幅広い用途で使用される材料であるため、設計者であればその基本特性を分子構造から理解しておくことが大切です。
この章では、PTFEの特徴を分かりやすく説明します。
PTFEはテフロンとしても知られる代表的なフッ素樹脂
PTFEは「ポリテトラフルオロエチレン（Polytetrafluoroethylene）」の略称で、フッ素樹脂の一種です。
一般的には「テフロン」という名称で知られていますが、これはデュポン社（現ケマーズ社）の登録商標であり、材料名としてはPTFEと表記されます。
PTFEは以下の4つの特性に優れており、薬液接触部品・摺動部品・シール部品・絶縁部品など幅広い用途で採用されています。
- 耐薬品性
- 非粘着性
- 低摩擦性
- 耐熱性
PFA・FEP・ETFEなどの他のフッ素樹脂と比べると、低摩擦性や非粘着性には優れますが、溶融成形が難しい材料です。
材料特性と合わせて、加工方法の選定や加工不良が起きやすいポイントまで把握しておくことが、設計品質の向上につながります。
PTFEはなぜ薬品に強く、くっつきにくいのか？分子構造から見る特性
PTFEの優れた特性は、その分子構造から理解できます。
PTFEは、炭素原子（C）がつながった主鎖の周囲を、フッ素原子（F）が覆うような構造をしています。
この構造が持つ最大の特徴は、炭素とフッ素の結合が非常に強く、化学的に極めて安定している点です。
強酸・強アルカリ・有機溶剤といった薬品が接触しても、分子構造が壊れにくいため、多くの薬品に対して高い耐性を示します。
また、分子鎖の表面がフッ素原子で覆われており、表面エネルギーが低いため、他の物質が分子レベルで引き合う力が弱くなります。
これがPTFEの非粘着性・低摩擦性の源です。
一方で、分子間力が小さいことが弱点にもなります。
金属に比べて剛性が低いため、荷重が長時間かかるとクリープ（一定荷重により時間とともにひずみが進む現象）が起こる場合があり、寸法の安定性には注意が必要です。
分子構造を理解しておくと、薬液接触部品や摺動部品に向く理由だけでなく、設計上の注意点も適切に判断できるでしょう。
PTFEのメリットを設計にどう活かす？4つの特性と用途例
PTFEは、耐薬品性・非粘着性・低摩擦性・耐熱性という4つの特性によって、幅広い部品で採用されています。
設計の際には、これらの特性を別々に考えず、使用環境や部品に求められる機能と結びつけて判断することが大切です。
この章では、PTFEの代表的なメリットを、具体的な用途例と合わせて解説します。
【耐薬品性】腐食・膨潤を防ぐ｜配管・ノズル・化学装置などの接液部設計
PTFEは多くの薬品に対して化学的に安定しており、酸・アルカリ・有機溶剤などの幅広い薬品に対する耐性があります。
金属部品では腐食が問題になる部品や、一般樹脂では膨潤・劣化が起こる環境などで、有力な候補になるでしょう。
代表的な用途としては、薬液供給装置のバルブ・継手・配管部品・ノズル・シール部品・半導体製造装置や化学装置の接液部品などがあげられます。
ただし、「薬品に強い」といっても、薬液の種類・濃度・温度・接触時間によって使用可否は変わります。
材料選定の際は、耐薬品性のデータを確認したうえで、使用薬液・使用温度・洗浄条件・交換周期まで考慮し、総合的に判断しましょう。
【非粘着性】汚れや異物の付着を防ぐ｜薬液・粉体の固着・メンテ負荷の課題解決
PTFEは表面エネルギーが低く、汚れ・粘着物・薬液・粉体・樹脂・食品などが付着しにくい材料です。
この非粘着性を活かした製品として、よく知られているのが、「フライパンのコーティング」です。
非粘着性によって、以下のようなメリットも期待できます。
- 洗浄性の向上
- 付着物の除去性向上
- メンテナンス頻度の低減
産業用途では、食品機械部品・搬送部品・薬液が付着する治具・粉体が接触するガイド・粘着物を扱う装置部品などに活用されています。
一方で、接着や塗装を前提とする場合は、くっつきにくさがデメリットになることもあります。
固定方法や組み付け方法は、設計段階で事前に検討しておきましょう。
【低摩擦性】滑らかな摺動を実現｜無潤滑環境でのブッシュ・ガイド部品設計
PTFEは動摩擦係数が0.04〜0.10程度と非常に低く、樹脂材料の中でも特に摺動抵抗を抑えられる材料です。
潤滑剤を使いにくい環境や、滑らかな動きが求められる部品に適しており、ブッシュ・ガイド・スライド部品・スペーサー・摺動パッドなどに使われます。
低摩擦性によって、動作抵抗の低減・異音の抑制・相手材への攻撃性低減・メンテナンス性向上といった効果も期待できます。
ただし、荷重が大きい摺動部や摩耗量が問題になる場合は、ガラス繊維入り・カーボン入り・ブロンズ入りなどの充填材入りPTFEも検討しましょう。
【耐熱性】260℃の高温下でも安定｜シール材・絶縁部品の熱対策
PTFEの連続使用温度は−200℃〜260℃と幅広く、他の樹脂材料と比べて高温環境でも安定して使用できます。
高温の薬液が流れる部品・熱源周辺の絶縁部品・シール部品・装置内部の樹脂部品などが候補になります。
耐熱性によって、温度が上昇しても化学的安定性や非粘着性を保てる点が設計上のメリットです。
ただし、カタログ上の耐熱温度だけで使用可否を判断するのは危険です。
連続使用温度・一時的な最高温度・荷重の有無・寸法変化・クリープの影響まで確認する必要があります。
高温環境では熱膨張によるすきま変化やシール性の低下も起こることがあり、使用温度条件と寸法精度の関係は加工先へ事前に相談しておくと安心です。
PTFEの加工方法を徹底比較！目的・用途別の正しい選び方
PTFEを採用する際は、材料特性だけでなく、どの加工方法で形にするかも重要です。
加工方法によって、向いている形状・数量・寸法精度・コスト・納期が異なります。
この章では、PTFEの代表的な加工方法の特徴と、用途に応じた選び方を解説します。
【成形加工】金型で同じ形状を作る｜量産部品でコストを抑えた製作が可能
成形加工とは、PTFE粉末を金型に入れて圧縮成形し、焼成することで素材や部品形状を作る方法です。
丸棒・板材・パイプ材などの汎用素材も、この成形プロセスで製作されます。
成形加工のメリットとデメリットを以下に示します。
【メリット】
- 材料ロスが少ない
- 量産時のコストを抑えやすい
【デメリット】
- 専用金型が必要で初回製作時の費用が高く、納期が遅い
- 仕様変更への対応が難しい
同一形状を一定数量以上製作する場合に向いているでしょう。
精密寸法が必要な場合は、成形後に切削加工を行うケースもあります。
量産品には成形加工、初期検討や精密形状が必要な場合は切削加工というのが、基本的な使い分けです。
【切削加工】部品を削り出して作る｜試作・少量生産や精密部品の対応が可能

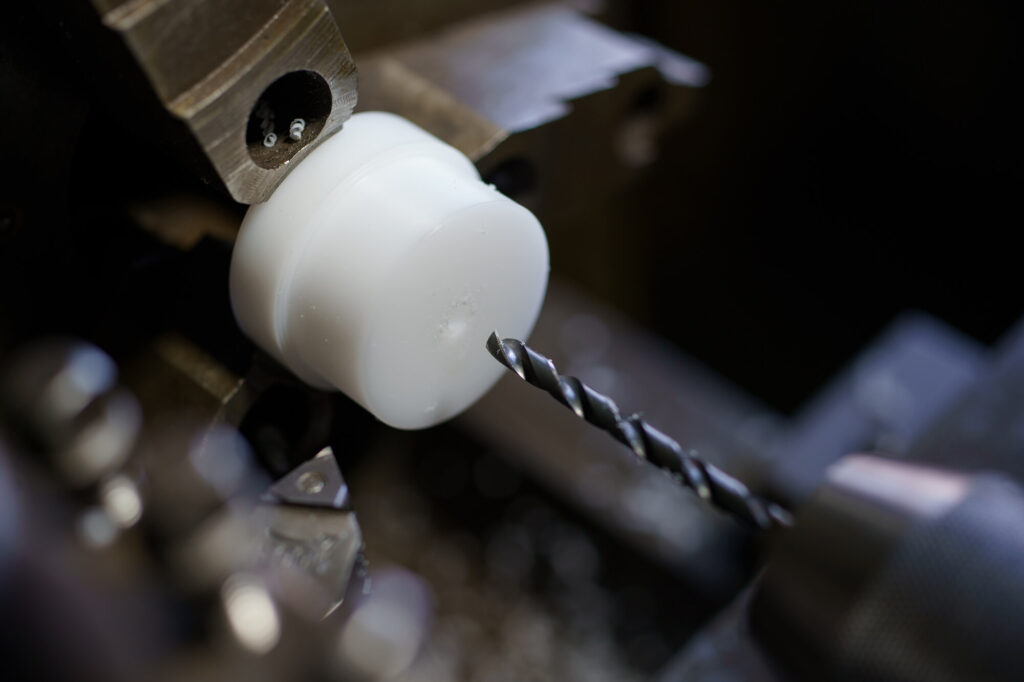

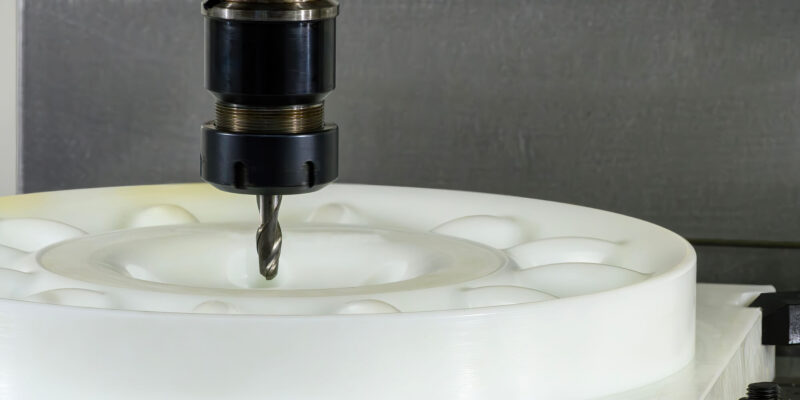

切削加工とは、PTFEの丸棒材・板材・成形素材を旋盤・フライス・マシニングセンタなどで削り出す加工方法です。
試作・少量生産の場合や、複雑形状・精密寸法が必要な部品に適しています。
切削加工のメリットとデメリットを以下に示します。
【メリット】
- 金型不要で1点から製作可能
- 図面変更に柔軟に対応可能
- 複雑形状や精密寸法の加工が可能
【デメリット】
- 量産時のコストが高い
- 加工条件の管理が難しい
PTFEは柔らかく変形しやすいため、固定方法・工具条件・バリ処理といった加工条件が品質に直結します。
図面段階で公差・表面粗さ・エッジ処理・重要寸法を加工先と調整し、設計トラブルを事前に防ぎましょう。
なお、切削加工に関して詳しく知りたい方は、以下の記事を参考にしてみてください。
関連記事：【切削加工の種類と特徴】設計・材料選定で失敗を防ぐための実践ポイント
【ライニング】内面にPTFE層を設ける｜薬液タンク・配管・バルブ内面の防食対策
ライニングとは、金属製のタンク・配管・バルブなどの内面に、PTFEなどのフッ素樹脂を厚い層として張り付け、薬液や腐食性流体が母材に直接触れないようにする加工方法です。
一般的な膜厚は2〜5mm程度で、耐久性と防食性を両立した施工ができます。
【メリット】
- 金属の強度を活かしながら、接液面にPTFEの耐薬品性を付与可能
- 部品全体をPTFEで製作するより低コスト
【デメリット】
- 精密な寸法精度が求められる小型部品や複雑形状への対応が困難
- 膜厚・密着性・ピンホール管理と施工条件の確認が必要
この特徴から、ライニングは大型容器・配管・反応槽など、金属の強度を活かしながら接液面を保護したい場合に用いられます。
防食目的で設備や大型部材の内面を保護する加工方法だと理解しておきましょう。
【コーティング】表面にPTFE系の膜を作る｜部品の付着・汚れ・滑りの課題対策
コーティングとは、金属や樹脂などの基材表面にPTFE系の樹脂を薄い膜として塗布・形成することで、非粘着性・滑り性・離型性・耐薬品性などを付与する加工方法です。
一般的な膜厚は10〜30μm程度であり、薄膜で機能を付与できる点が特徴です。
【メリット】
- 基材の強度や寸法を活かしながら、表面だけにPTFEの機能を付与できる
- 部品全体をPTFEで製作するより、コストが抑えられる
【デメリット】
- 膜厚を考慮した設計をする必要がある
- 摩耗や剥離のリスクがある
- エッジ部や複雑形状では膜厚が不安定になる
- 処理後の再加工が難しい場合がある
精密寸法が求められる部品では、コーティング膜厚を見込んだ寸法設計と、処理後の寸法確認を忘れずに行いましょう。
PTFE部品設計でよく起こる不具合と設計前に知っておくべき対策
PTFEは耐薬品性・非粘着性・低摩擦性・耐熱性に優れた材料ですが、金属部品と同じ感覚で設計すると、変形や寸法ズレなどの不具合が起こる場合があります。
設計前に荷重や温度などのPTFE特有の注意点を理解しておくことで、試作後の手戻りや品質トラブルを低減可能です。
ここでは、PTFE部品設計でよく起こる不具合と対策を紹介します。
荷重を長時間受ける部品は変形しやすい｜クリープを見込んだ肉厚・支持方法にする
PTFEは金属に比べて剛性が低いため、長時間荷重がかかる部品では、クリープ（一定荷重により時間とともにひずみが進む現象）に注意が必要です。
シール部品・締結部・スペーサー・摺動部品・支持部品など、圧縮荷重を受ける部品では、へたりや寸法変化が問題になる可能性があります。
対策としては以下の方法が有効です。
- 肉厚を十分に確保する
- 荷重を分散させる
- 支持面積を広げる
- 締結力を適正に設定する
- 金属部品で補強する
荷重が大きい場合や摩耗が問題になる場合は、充填材入りPTFEや他材料を検討するのも選択肢のひとつです。
設計段階で使用荷重・接触面積・使用時間・温度条件を整理したうえで、加工先や材料メーカーへ早めに相談するのが確実です。
温度変化で寸法が変わる｜熱膨張を前提にすきま寸法を設ける
PTFEは金属に比べて線膨張係数が大きく、温度変化による寸法変化が大きい材料です。
高温環境では部品が膨張し、「すきまが小さくなる」「摺動抵抗が増える」といった問題が起こるリスクがあります。
逆に、低温環境では収縮によってすきまが大きくなり、ガタつきや漏れが起こる可能性があります。
対策として、以下の方法を検討しましょう。
- 常温寸法だけでなく、使用温度での寸法変化を考慮する
- すきま寸法に余裕を持たせる
- 相手材との熱膨張差を考慮した設計にする
特に、金属部品との組み合わせでは、PTFEと金属の膨張差が締結部や嵌合部に影響を与える場合があるため、注意しましょう。
測定条件で寸法がズレる｜使用温度・荷重条件と検査基準をそろえる
PTFEは柔らかい材料のため、測定時の押し当て力・環境温度・治具の固定方法により寸法測定値がばらつく傾向があります。
特に、ノギスやマイクロメータでは、測定器具を押し付ける力が測定値に影響します。
測定値のばらつきによるトラブルを避けるためには、図面寸法だけでなく測定条件まで確認することが重要です。
具体的には、以下の方法を検討しましょう。
- 検査温度を事前に決める
- 測定方法を統一する
- 重要寸法と参考寸法を図面に明記する
- 荷重をかけた状態で機能確認を行う
シール溝・Oリング溝・摺動面・小径穴・薄肉部など、機能に直結する箇所では測定条件の明確化が特に重要です。
切削加工ではバリ・反り・変形が起こる｜難形状は図面段階で加工先に相談する
PTFEは柔らかい材料のため、切削時にバリが発生する場合があります。
また、薄肉形状や長尺形状では、反りや変形にも注意が必要です。
小径穴・深溝・薄肉円筒・シール溝・Oリング溝・ねじ部・摺動面などは、特に加工難度が高い箇所です。
図面上は成立していても、固定方法・加工順序・工具条件・材料のたわみによって寸法が安定しない場合があるので注意しましょう。
対策としては以下の方法があります。
- 過剰な公差指定を避ける
- 重要寸法を図面上で明確にする
- バリ不可箇所とエッジ処理を明記する
- 薄肉部の肉厚や溝形状を見直す
製作時には、加工が難しいポイントについて図面段階で加工先に相談し、形状変更や公差緩和などを検討することが重要です。
まとめ｜PTFEの特性と加工方法を理解して効率よく設計しよう
PTFEは、耐薬品性・非粘着性・低摩擦性・耐熱性に優れた材料で、薬液接触部品、摺動部品など幅広い用途で活躍できます。
一方で、クリープや温度による寸法変化など、設計時に注意すべき点もあります。加工方法の選定も、PTFE部品の品質やコストに直接関わる重要な要素です。特に、試作や少量生産、複雑形状や精密寸法が必要な部品では、切削加工が有力な選択肢になります。
ただし、PTFEは柔らかい材料であり、バリ・反り・変形などの加工不具合が起こる場合もあるため、注意が必要です。PTFE部品の設計や加工で迷う場合は、図面・使用条件・必要数量を整理したうえで、早い段階で専門業者へ相談しましょう。加工可否や設計上の注意点を事前に確認できるため、手戻りを減らし、効率よく設計を進められます。
プラスチック精密切削加工を手がける伸光製作所では、創業以来培ってきた技術とノウハウを活かし、樹脂部品の高精度加工が可能です。PTFEをはじめとする樹脂材料の特性や、加工時の変形、寸法精度に関する知見をもとに、用途に応じた設計・加工の相談も承っています。
PTFE部品の切削加工や設計でお困りの方は、伸光製作所への相談を検討してみてはいかがでしょうか。
