フッ素樹脂を使った部品を設計する際、「PTFEを選んでおけば大丈夫だろうか」「PFAやFEPはどんな場面で使うのか」と迷った経験はないでしょうか。

フッ素樹脂は耐薬品性や耐熱性をはじめ、優れた性質を持つ材料です。

一方で、フッ素樹脂には複数の種類があり、それぞれの違いを正しく理解しないまま設計を進めると、後からトラブルにつながるケースもあります。

この記事では、フッ素樹脂の基本的な特性から、各材料の違いと使い分け、設計時の注意点までを分かりやすく解説します。

設計者目線で整理しているため、用途に合った材料を自信を持って選定できるようになるはずです。

ぜひ最後まで読んで、材料選定の判断軸を身につけてください。

フッ素樹脂とは？設計者が知っておきたい基礎知識

フッ素樹脂は、フッ素原子を含む高機能樹脂の総称です。

耐熱性・耐薬品性・電気絶縁性・非粘着性・低摩擦性など、複数の優れた特性を有しています。

したがって、薬液に触れる部品・半導体関連部品・絶縁部品など、幅広い分野で採用されており、設計者であれば基本特性を理解しておきたい材料です。

この章では、フッ素樹脂の基本的な定義と、代表的な種類の全体像を説明します。

過酷な環境下で真価を発揮する「フッ素樹脂」の定義

フッ素樹脂とは、分子構造中にフッ素原子を含むプラスチックの総称です。

炭素とフッ素の結合は非常に強く、熱や薬品の影響を受けにくい性質があります。

そのため、一般的な樹脂では使いにくい環境でも採用されます。

代表的な特徴は、以下の5つです。

• 耐熱性
• 耐薬品性
• 電気絶縁性
• 非粘着性
• 低摩擦性

フッ素樹脂はその優れた材料特性から、薬液に触れる部品・半導体関連部品・絶縁部品・摺動部品・シール部品・食品機械部品など、幅広い用途で活用されています。

一方で、フッ素樹脂には注意すべき点もあります。

• 熱膨張が大きい
• クリープが起きやすい
• 加工時に変形しやすい

設計時にはこれらの特徴を踏まえ、使用環境に合った材料を選定することが重要です。

【材料一覧】PTFEだけではない主要フッ素樹脂の全体像

フッ素樹脂は、PTFEだけを指す材料名ではありません。

PFA、FEP、ETFE、PCTFE、PVDF、ECTFEなど、複数の材料の総称です。

主要なフッ素樹脂の略称と正式名称の一覧を以下に示します。

耐熱性や耐薬品性といった基本的な特徴はフッ素樹脂に共通しますが、それぞれの細かい特性には差があります。

材料選定の際は、その違いを正しく把握したうえで判断することが大切です。

設計課題を解決する！フッ素樹脂が持つ「5つの優位性」

フッ素樹脂には種類ごとの違いがある一方で、多くの材料に共通する特徴もあります。

共通する性質を押さえておくことで、用途に合った材料を選ぶための判断軸が明確になります。

ここでは、フッ素樹脂が持つ5つの優位性について解説します。

1. 耐熱性｜高温環境でも性能を維持しやすい

フッ素樹脂は、一般的な樹脂と比べて高温環境でも性能を維持できる材料です。

なかでもPTFEやPFAは高温環境で使用される代表的なフッ素樹脂であり、薬液装置・半導体装置・シール部品・絶縁部品などで採用されています。

ただし、耐熱性がある材料でも、耐熱温度だけで判断するのは避けましょう。

連続使用温度と短時間使用温度は異なりますし、荷重条件や周囲環境によっても使える範囲は変わります。

高温下では寸法変化・熱膨張・クリープ・変形が問題になることもあります。

設計時には、実際の使用温度・温度変化の頻度・荷重の有無・組み付け相手部品との熱膨張差を一つひとつ確認することが大切です。

2. 耐薬品性｜薬液や腐食性流体に強い

フッ素樹脂は、酸・アルカリ・有機溶剤など多くの薬品に対して耐性のある材料です。

薬液タンク・配管部品・バルブ・継手・ポンプ部品・半導体製造装置の薬液接触部品など、幅広い用途で使われています。

なかでもPTFEとPFAは耐薬品性が特に高く、薬液接触部品の有力な選択肢のひとつです。

設計時に注意すべきポイントは、「薬品名だけで材料を判断しない」ことです。

同じ薬品でも、濃度・温度・接触時間・圧力・洗浄条件によって、材料への影響は大きく変わります。

常温では問題なくても、高温では膨潤・劣化・寸法変化が起きるケースもあるでしょう。

使用条件を具体的に整理したうえで材料を選定するよう心がけることが大切です。

3. 電気絶縁性｜絶縁部品に使いやすい

フッ素樹脂は電気を通しにくく、絶縁部品や電気・電子部品に適した材料です。

絶縁スペーサー・端子周辺部品・電線被覆・半導体関連部品・測定機器部品などに幅広く活用されています。

高周波特性や誘電特性が求められる用途でも検討される場合があり、電気特性を重視する設計に向いています。

ただし、電気絶縁性は材料の特性だけで決まるわけではありません。

形状・公差・表面状態・組み付け方法も絶縁性能に影響します。

絶縁性能を確保したい場合は、材料だけでなく、設計上の工夫も同時に行う意識が大切です。

4. 非粘着性｜汚れや粘着物が付きにくい

フッ素樹脂は表面に物質が付着しにくく、汚れや粘着物を離しやすい性質があります。

食品機械・搬送部品・粘着物が触れる治具・シール部品・洗浄性が求められる部品などで活用されている材料です。

なかでもPTFEは非粘着性を活かした代表的な材料であり、コーティングや切削部品として採用されています。

付着物の除去を容易にしたい場合や、洗浄性を高めたい場合にも有力な材料です。

一方で、非粘着性が高いことは接着や固定のしにくさにもつながります。

接着構造や圧入構造で使用する場合には、固定方法や表面処理、相手部品との組み合わせまで考慮しましょう。

5. 低摩擦性｜摺動部品で滑りやすい

フッ素樹脂は摩擦係数が低く、相手材との滑りがよい材料として摺動部品に採用されています。

ガイド部品・ブッシュ・ライナー・搬送部品など、摩耗を抑えたい部品での採用実績も豊富です。

PTFEはフッ素樹脂の中でも特に低摩擦性に優れ、無潤滑や潤滑が難しい環境で採用されることもあります。

ただし、低摩擦性があるからといって摺動条件を軽視してはいけません。

荷重や温度条件によっては、摩耗・クリープ・変形が問題になることがあります。

摺動部品では、摩擦係数だけでなく、面圧・速度・相手材・表面粗さ・発熱・摩耗粉・使用温度をあわせて確認することが、トラブルを防ぐカギです。

【材料選定ガイド】スペックと加工性から導き出す「最適解」の選び方

フッ素樹脂は共通する特性を持つ一方で、材料ごとに得意な用途や注意点が異なります。

材料選定では、耐熱性・耐薬品性・透明性・強度・寸法安定性など、どの条件を優先するかを明確にしたうえで判断することが大切です。

この章では、代表的な5種類のフッ素樹脂（PTFE・PFA・FEP・ETFE・PCTFE）について、特徴の違いと選定時のポイントを解説します。

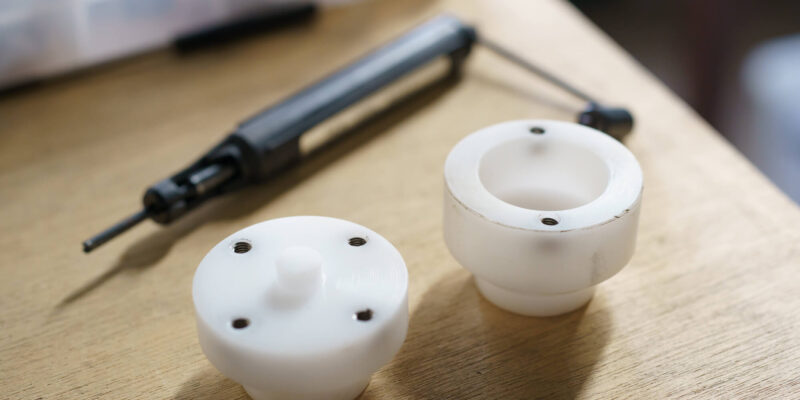

PTFE｜耐熱性・耐薬品性・非粘着性が高い「切削加工」向け材料

PTFEはフッ素樹脂の中でも代表的な材料で、耐熱性・耐薬品性・非粘着性・低摩擦性・電気絶縁性をバランスよく備えています。

薬液接触部品・シール部品・摺動部品・絶縁部品・食品機械部品・半導体関連部品など、用途の幅が広い点が特徴です。

ただし「まずPTFEを選べば安心」という判断が、必ずしも最適とは限りません。

熱膨張が大きい・クリープしやすい・寸法精度の管理が難しいといった注意点があるためです。

また、射出成形には不向きな材料のため、精密部品では切削加工が前提となります。

切削で製作する場合は、形状・肉厚・公差・反り・変形を考慮した設計を意識しましょう。

なお、PTFEについてさらに詳しく知りたい方は、以下の記事を参考にしてみてください。

関連記事：【PTFE部品設計の最適化ガイド】4つの特性を活かす材料選定と加工法の使い分け

PFA｜耐薬品性の高い量産部品に適した「成形加工」向け材料

PFAはPTFEに近い耐薬品性と耐熱性を持ちながら、溶融成形できる点が大きな特徴です。

半導体製造装置・薬液配管・チューブ・継手・バルブ・ライニング部品など、薬液や高純度環境に関わる用途で特に重宝される材料です。

PTFEと比較すると成形加工に向いているため、複雑形状や量産部品を検討する際に候補となります。

薬液に触れる部品で、形状の自由度や生産性を重視したい場合はPFAを検討してみましょう。

一方で、コスト・加工方法・寸法精度・使用温度・薬液条件によってはPTFEや他の材料との比較が必要です。

耐薬品性だけでなく加工方法・数量・形状・要求精度まで含めて判断しましょう。

FEP｜透明性や配管の「柔軟性」を活かせるチューブ・フィルム向け材料

FEPは透明性と柔軟性が特徴的なフッ素樹脂で、チューブ・フィルム・電線被覆・ライニング用途で幅広く利用されています。

薬液の流れを目視確認したい部品や、取り回しの自由度が必要な配管・被覆用途に適しています。

耐薬品性はPTFEやPFAと同等ですが、耐熱性は劣るため、使用温度の確認は必須です。

強度や高温環境が求められる場面では他材料との比較が必要になります。

選定時には、視認性・柔軟性・薬液条件・温度条件・成形方法をセットで確認しましょう。

ETFE｜屋外使用や機械的強度を重視する場合に適した強靭材

ETFEはフッ素樹脂の中でも機械的強度や耐候性を重視する場合に検討したい材料です。

電線被覆・フィルム・建築膜材・屋外部品などで採用される傾向があります。

PTFEやPFAと比べて、機械的強度・耐摩耗性・耐衝撃性を活かせる点が特徴です。

ただし、耐薬品性や耐熱性の条件は用途ごとに確認する必要があります。

屋外や長期使用を想定する場合は、紫外線・雨水・温度変化・機械的荷重などの条件の考慮も必須です。

耐薬品性だけでなく、強度・耐候性・耐久性・加工方法のバランスで判断する必要のある材料といえるでしょう。

PCTFE｜極低温環境や「高精度な寸法」を維持したい部品に適した精密材

PCTFEは寸法安定性と低吸湿性に優れ、精密部品に適したフッ素樹脂です。

低温環境で使う部品・シール部品・ガスバリア性が求められる部品・寸法変化を抑えたい部品に向いています。

吸湿しにくいため、湿度による寸法変化を抑えたい場合の選択肢にもなります。

一方で、PTFEやPFAとは特性のバランスが異なり、耐熱性・耐薬品性・強度・加工性・コストの観点から比較が必要です。

設計時には寸法精度・使用温度・湿度・気密性などを確認し、早めに加工会社へ相談することを意識しましょう。

【設計の要領】トラブルを未然に防ぐフッ素樹脂特有の設計作法

フッ素樹脂は優れた特性を持つ一方で、金属や一般的な樹脂と同じ感覚で設計すると、寸法変化・変形・クリープ・加工不良が起きる可能性があります。

特に精密切削部品では、材料特性だけでなく、形状・肉厚・公差・使用温度・薬液・荷重条件・数量・納期まで含めた検討が必要です。

この章では、設計前に確認したい3つの注意点を整理します。

選定ミスを防ぐための「使用環境の明確化」

フッ素樹脂の材料選定で最初にすべきことは、使用環境を整理することです。

具体的には、以下の項目を確認しましょう。

• 使用温度
• 薬液名
• 薬液濃度
• 接触時間
• 圧力
• 荷重
• 摺動の有無
• 電気絶縁の必要性
• 屋外使用の有無

「耐薬品性がある」「耐熱性がある」などの一般的な特徴だけで材料を決めてしまうと、実際の使用条件に合わない材料を選んでしまう可能性があります。

薬液接触部品では薬品名だけでなく温度・濃度・接触時間まで、摺動部品では摩擦係数だけでなく面圧や相手材まで確認することが必要です。

設計段階で使用条件を一覧化して加工会社に共有しておくと、材料提案や加工可否の判断がスムーズになります。

熱膨張とクリープを考慮した「樹脂特有の寸法設計」

フッ素樹脂は金属に比べて熱膨張が大きく、荷重がかかった状態ではクリープや変形が起こるリスクのある材料です。

高温環境・長時間荷重・締結部・圧入部・シール部・薄肉部品では、特に注意が必要です。

図面上では公差内に収まっていても、実使用時には膨張して組み付けにくくなる・荷重でつぶれる・シール性が変わる、といったトラブルが起きることがあります。

対策としては、以下のような方法があげられます。

• 使用温度での寸法変化を見込む
• 過度に厳しい公差を避ける
• 必要な肉厚を確保する
• 締結方法を見直す

精密部品の場合は、材料選定と同時に、寸法設計・公差設計についても加工会社と早めに相談することが、後工程のトラブルを防ぐうえで重要です。

反りや変形のリスクを抑える「加工性に配慮した形状」

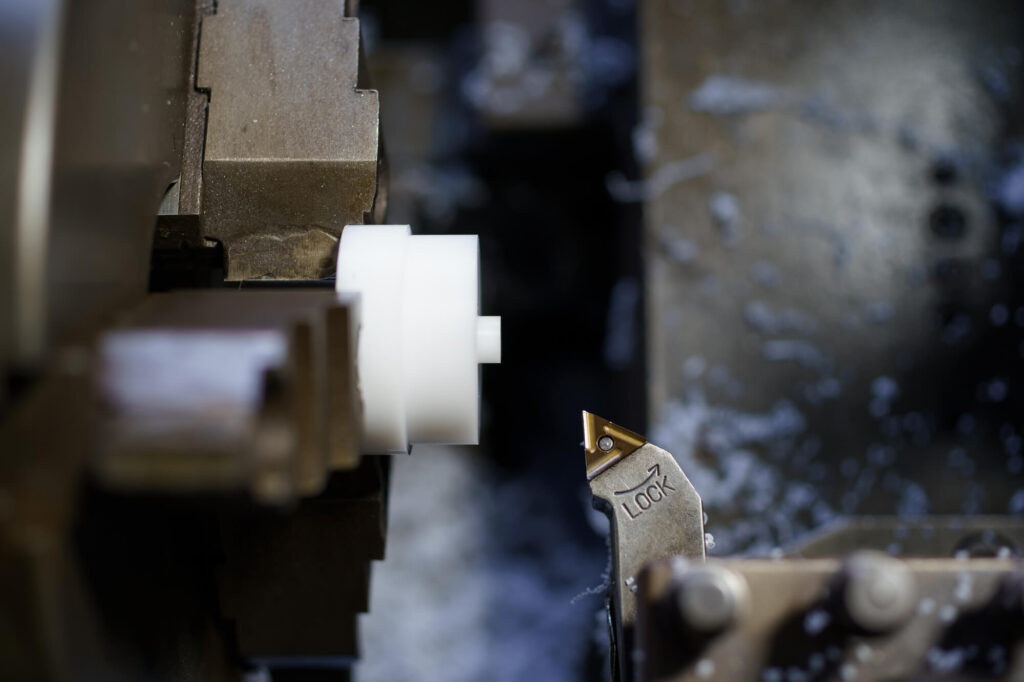

フッ素樹脂は切削加工でさまざまな形状を製作できますが、形状によっては変形・バリ・反り・寸法ばらつきが出やすくなります。

特に注意が必要なのは、薄肉形状・深穴・細溝・長尺部品・肉厚差が大きい形状・細い突起・厳しい同軸度や平面度が必要な形状です。

樹脂は金属よりも加工時の保持や切削熱の影響を受けやすく、図面通りに加工できるかどうかは材料と形状の組み合わせによって変わります。

設計の早い段階で図面を加工会社に共有し、加工可否・公差の妥当性・形状変更の余地・材料変更の可能性を確認しておくと、設計の手戻りを減らせます。

材料選定や加工可否に迷った場合は、早い段階から加工業者に相談することが大切です。

まとめ｜用途別の優先順位から最適なフッ素樹脂を選定しよう

フッ素樹脂は、耐熱性・耐薬品性・電気絶縁性・非粘着性・低摩擦性に優れた高機能樹脂です。

ただし、PTFE・PFA・FEP・ETFE・PCTFEなど、フッ素樹脂の種類によって得意な特性や向いている用途が異なります。

材料選定では、使用温度・薬液条件・荷重・摺動の有無・寸法精度・加工方法・必要数量を整理して、総合的に判断することが重要です。

また、熱膨張・クリープ・加工時の反りや変形など、設計時に注意すべき点もあります。

フッ素樹脂部品の設計や加工で迷った場合は、図面・使用条件・必要数量などを整理したうえで、早い段階で専門業者へ相談しましょう。

加工可否や設計上の注意点を事前に確認できるため、手戻りを減らし、用途に合った材料を選定できます。
